空-水冷散熱裝置的安裝位置根據現場實際情況布置。
根據設備情況、現場布置條件、用戶要求等，一臺變頻器可配置一至兩套空-水冷散熱裝置，或多臺變頻器集中采用多臺空水冷散熱裝置。當空-水冷散熱裝置故障時有應急排風口將變頻器熱風排出，避免對變頻器運行產生影響。

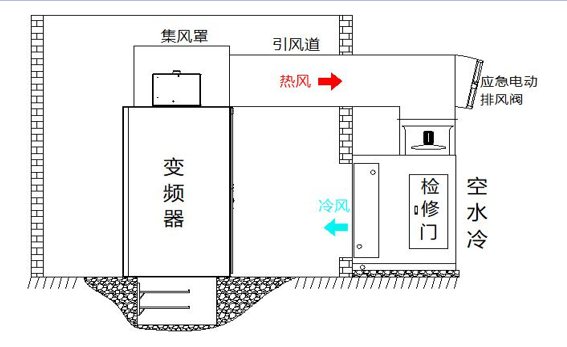

方案一：風道方案

變頻器柜頂制作安裝集風罩，收集柜頂風機排 出熱風，通過引風道將熱風引至安裝在室外空水冷 設備，冷卻后回至變頻室內。

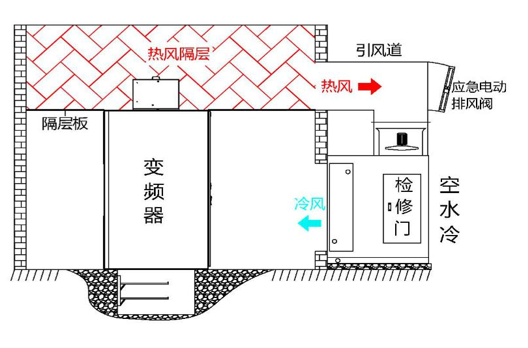

方案二：室內隔層方案

變頻器柜頂與電氣室天花板之間制作吊 頂隔層收集柜頂風機排出熱風，在四側 墻上開孔通過引風道將吊頂隔層內熱風 引至安裝在室外空水冷設備冷卻后回至 變頻室內。

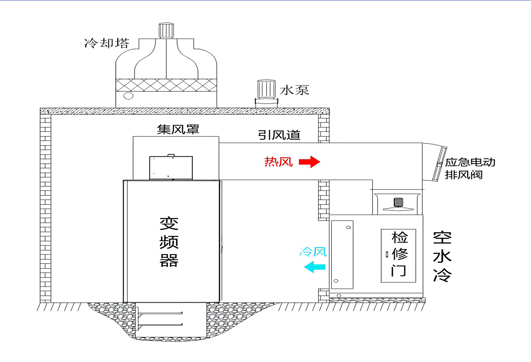

方案二：自帶冷卻水源方案

空水冷設備采用冷卻塔、水泵循環供水， 冷卻塔可安裝在變頻室外側/頂部。
